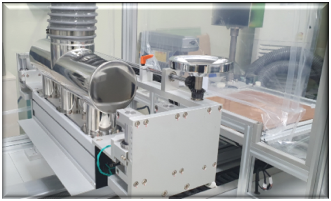

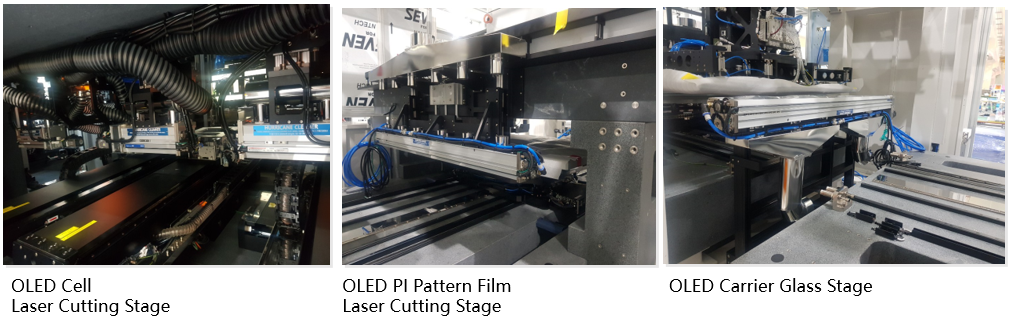

平面對應型,是指對表面爲水平面的器件、組件進行非接觸式清潔。例如,對晶圓-芯片;顯示器件-顯示屏、背光模組、中間層材料(幾種光學膜片);FPCB-原片基闆等産品的非接觸式精密除塵清潔。旋風平面對應型設計有短、中、長度,以及适正寬幅、超窄寬幅尺寸。整體爲正長方形狀,采用特有的一體式Profile結構工藝外觀設計。内部由旋風高璇轉軸及特制氣嘴組成,其排列組合以多年現場經驗和所積累的氣流模拟量算法布置排列,可針對用戶的不同使用場景設定使用。 用戶可以在新設工藝産線中加入旋風清潔設備,或在原有工藝設備中的必要節點加裝旋風模組單元,均可達到升級改善原有潔淨度、提升良率、減少人工、增進效率的良好效果。 平面型目前已有應用的行業有,平面顯示、功能膜片、醫療器械、醫用包裝、新能源等領域,在其行業頭部企業及其産業鏈中的使用評價良好。具體情況請查閱案例介紹部分,或直接與我們聯系咨詢。
平面對應型-旋風超高精密除塵設備清潔參數:
除塵方式:非接觸式
清潔精度:10㎛(99%↑), 5㎛(90%↑)
清潔長度:50-2700mm(可選型)
清潔寬度: 50-100mm
被潔面高度: 8-60mm
清潔速度:900mm/Sec Max
運行供氣壓: 0.25~0.4mPa
旋風超精密除塵、除異物設備是一種超精密非接觸式清潔設備,目前已在精密電子制造、醫療化妝品、新能源材料等領域的頭部企業中應用。
适用于嚴苛工藝要求的産品制造環節
替代以往的風刀、真空、超聲、離子等除塵方式的效果不足。
不僅對平面,對凹凸面及立體表面部件也具有高效的潔淨效果
增進清潔度、提升良率、節省人工。
行業頭部企業及其産業鏈企業中的較多應用實績
多年工藝升級改善經驗,多種旋風模組部件定制選型産品
工藝:附着性及微粘性異物清潔、非接觸式幹式除塵清潔

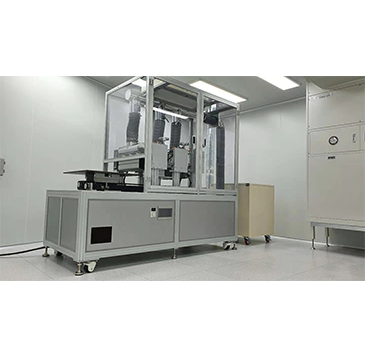

設備:XJDC旋風幹式清潔模組設備
